Komputerowe systemy pomiarowe i urządzenia interfejsowe produkcji polskiej.
Z chwilą pojawienia się pierwszych pomiarowych przyrządów cyfrowych, praktycznie od samego początku były one wyposażane w komunikacyjne wyjścia cyfrowe.
Wyjścia te umożliwiały podłączenie cyfrowych systemów rejestrujących opartych o maszyny cyfrowe, chociaż w podstawowej wersji mogły być to dedykowane urządzenia pozwalające na wydruk wyników pomiarów za pomocą drukarki.
Również pierwsze przyrządy cyfrowe produkcji polskiej np. woltomierze Elpo V529 posiadały
wyjścia cyfrowe używane we wczesnych systemach pomiarowych.
Na początku lat 70-tych zostały opracowywane interfejsowe urządzenia „wejścia-wyjścia” współpracujące z maszynami cyfrowymi np. przetwornik cyfrowo-analogowy ZOPAN PCA1 mogący być wyjściowym interfejsem maszyny cyfrowej.
Rodzaje interfejsów nie były standardowe, często osprzęt był wykonywany indywidualnie i zależał
od typu wyjścia cyfrowego urządzenia, oraz rodzaju maszyny cyfrowej.
W USA w latach 70-tych pojawił się standard interfejsu komunikacyjnego dedykowanego do komunikacji ze sprzętem pomiarowym i komputerowym.
Interfejs miał nazwę GPIB oraz HPIB w przypadku urządzeń produkcji HP
W Europie wdrożony został interfejs IEC625 będący w zasadzie ścisłym odpowiednikiem GPIB
Różnice polegały głównie na użyciu innych wtyków interfejsu.
Warto dodać że urządzenia z interfejsem GPIB są produkowane do dzisiaj, często interfejs ma postać
modułów komunikacyjnych montowanych w sprzęcie pomiarowym stosowanych zamiennie z interfejsami RS485, USB, RS232
W czasach pierwszych komputerów PC, porodukowano karty interfejsowe na złącza ISA
Również polski Meratronik pod koniec lat 80-tych opracował taką kartę interfejsu.
Miała ona oznaczenie I1016 co sugeruje przeznaczenie karty do współpracy z polskim komputerem PC Mazovia 1016
Oprócz karty interfejsu I1016, Meratronik produkował również między innymi karty interfejsów przeznaczone do komunikacji z drukarkami.

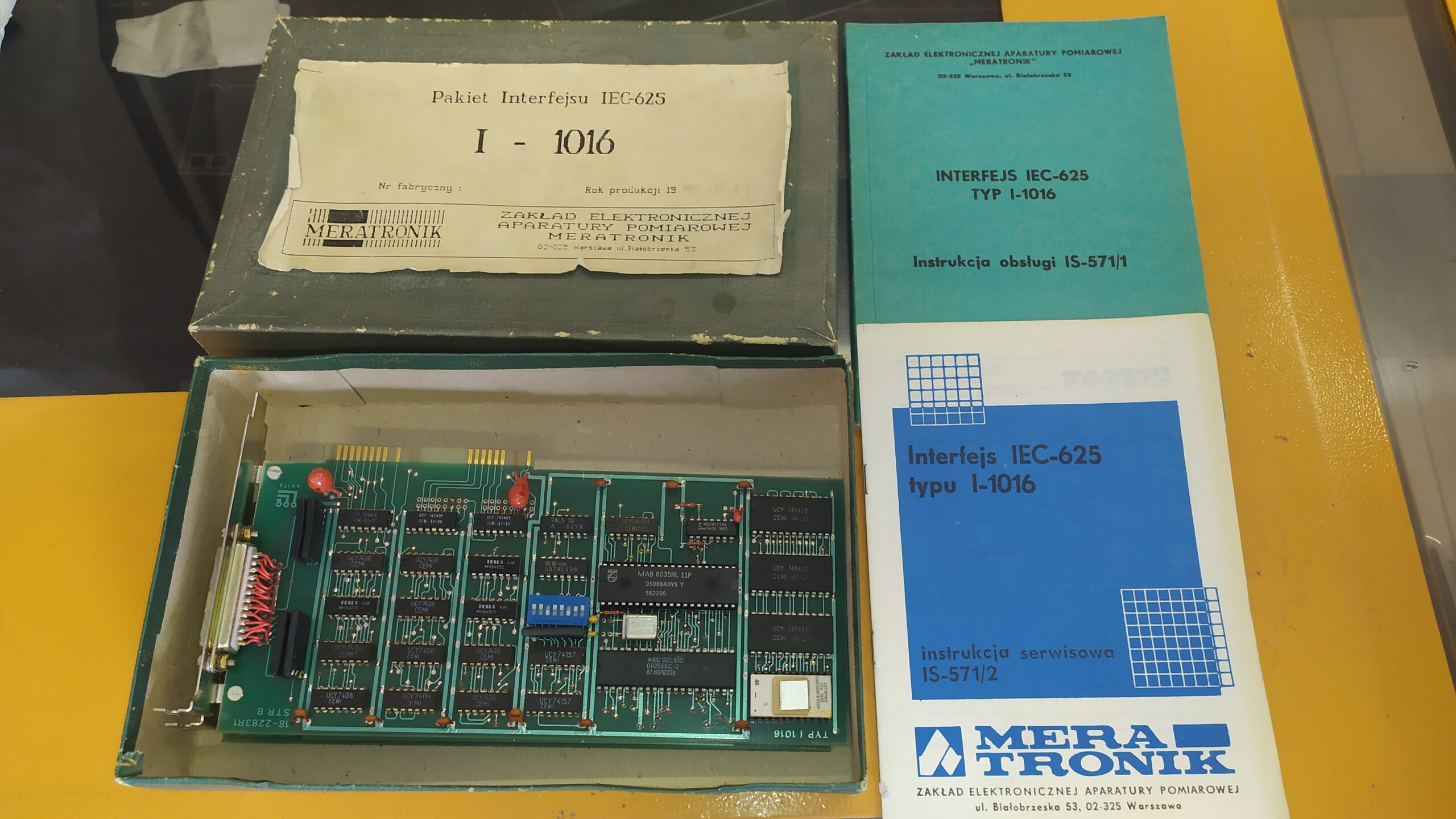

Karta interfejsu IEC-625 Meratronik I-1016
Polskie urządzenia pomiarowe uniwersalnego zastosowania, mogące bezpośrednio współpracować z komputerem dzięki wbudpowanemu interfejsowi IEC625 lub po dołożeniu opcjonalnej karty interfejsu:
-generator impulsowy ZOPAN PGP9
-programowany generator ZOPAN PW17
-automatyczny mostek pojemności Eureka E325
-programowalny miernik RLC Eureka E900
-kalibrator napięcia stałego Meratronik Z183
-miernik RLC Meratronik E318
-multimetr programowalny Meratronik V563
-komutator sygnałów Meratronik I201
-kalibrator uniwersalny LUMEL / INMEL SQ10
Meratronik opracował również dwa rodzaje urządzeń komunikacyjnychz interfejsem IEC625
Były nimi urządzenia interfejsowe I101 oraz I542/550
Meratronik I101 umożliwiał komunikację z magistralą IEC625 częstościomierzy C571 i C573 jednak w literaturze można spotkać użycie tego interfejsu również z innymi urządzeniami.
Nazwa modelu Meratronik I542/550 sugeruje urządzenie powstało do współpracy z miernikami Meratronik V542 oraz V550
co w rzeczywistości przekłada się na współpracę ze wszystkimi miernikami z tej serii czyli V542, V542.1, V550, V553, V545, a także prawdopodobnie z ich protoplastą V532
Interfejs umożliwiał również odczyt parametrów z panelowych mierników V529
Nie wiadomo kiedy dokładnie wprowadzono urządzenie interfejsowe I542/550 ale wszystko wskazuje na to że było ono dostępne już na początku lat 80-tych, tak więc można założyć że w latach tych, polska produkowała cyftrowe multimetry z rozdzielczością 5,5cyfry i możliwością komunikacji z magistralą IEC625
Kolejnym dedykowanym do multimetrów urządzeniem był komutator sygnałów Meratronik I201
Umożliwiał on komutację wielu analogowych linii pomiarowych do jednego wejścia multimetru. Komutator mógł też pracować w aplikacjach bez multimetru, jako uniwersalne urządzenie komutujące sygnały.

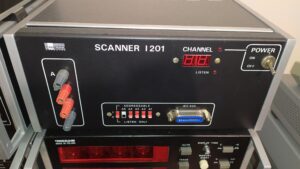

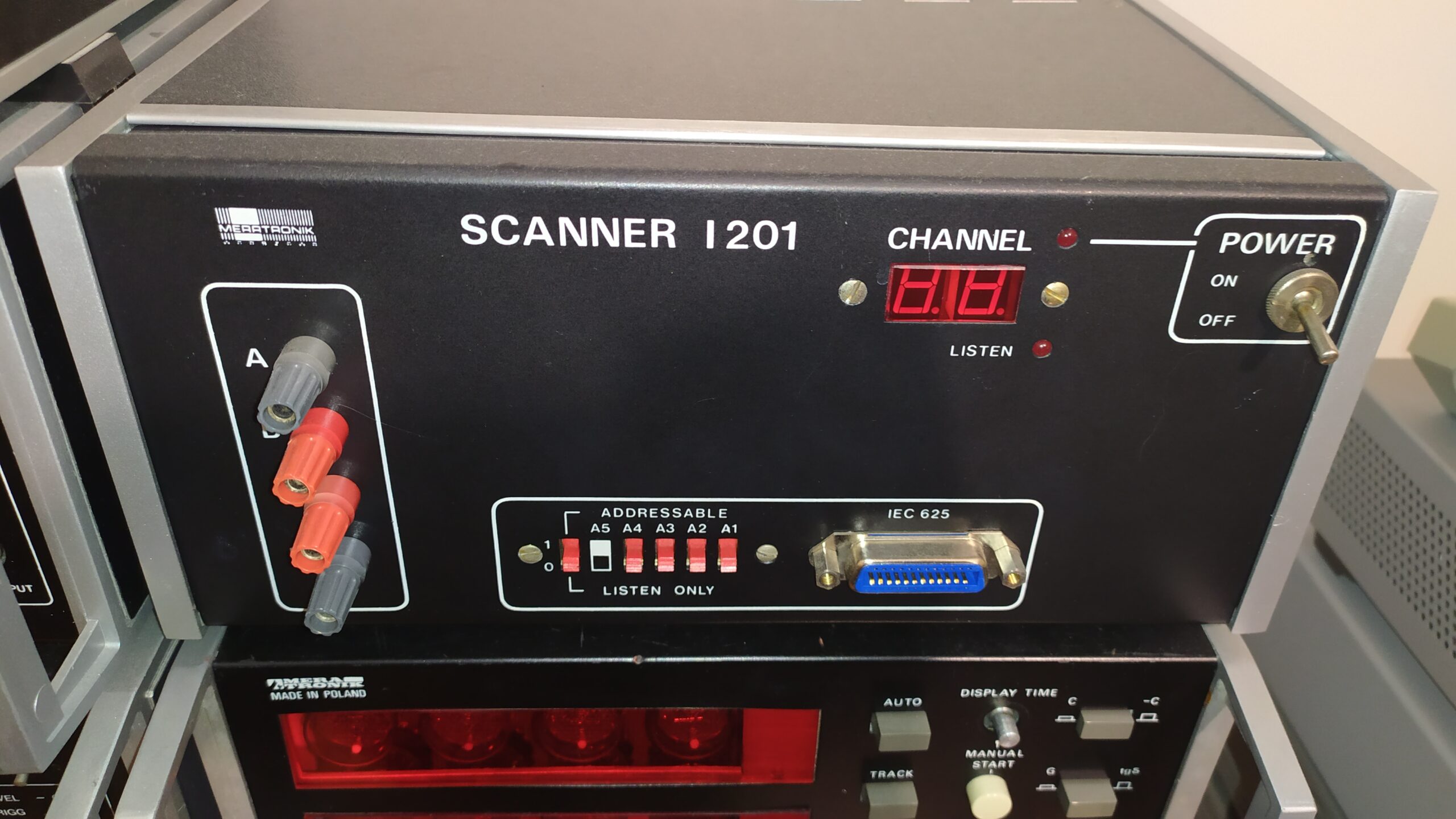

Komutator sygnałów scanner I201 Meratronik
Tak więc przykładowo, na początku lat 80-tych można było złożyć system pomiarowy z
użyciem np. mikrokomputera MERA400 wyposażonego w kartę interfejsu IEC625 oraz podłączonych do tego interfejsu szeregu przyrządów pomiarowych z możliwością automatycznej komutacji punktów pomiarowych.
Pod koniec lat 80-tych system ten zapewne mógł być oparty o komputer Mazovia 1016 lub Elwro 801AT wchodziły już wówczas do produkcji zaawansowane mikroprocesorowe urządzenia pomiarowe jak miernik RLC Eureka E900, kalibrator LUMEL SQ10 czy multimetr Meratronik V563 będące dla swoich czasów bardzo auktualnymi przyrządami.
Warto też przytoczyć system pomiarowy VIRT przeznaczony do współpracy z Mazovią, będący zespołem modułowych urządzeń pomiarowych z wbudowanymi interfejsami komunikacyjnymi IEC625
Niestety mało wiadomo na temat systemu VIRT, same urządzenia pomiarowe były wykonane w obudowach używanych przez Eurekę do produkcji mierników RLC E330 oraz częstościomierzy E480
Temat samych komputerów oraz komputerowych urządzeń informatycznych takich jak terminale, czytniki i perforatory taśm, produkowanych w polsce jest bardzo szeroki i trudno byłoby go tutaj rozwinąć.
Chciałbym jedynie dodać że niegdyś istniała możliwość złożenia całego systemu pomiarowego wraz z komputerem wyłącznie krajowej produkcji, zwłaszcza że w polsce opracowane były również komputery dedykowane do współpracy z interfejsowymi urządzeniami pomiarowo -sterującymi. Przykładami takich urządzeń może być system MSA80 czy „system controller NEPTUNE 184”
