Przedstawiamy tutaj historyczne już urządzenia łącznościowe stosowane w wojsku oraz służbach w Polsce i za granicą.

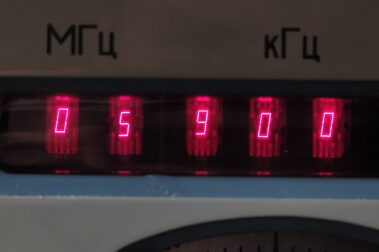

Odbiornik UKF R-323 Kraj pochodzenia: ZSRR Zakres częstotliwości: 20 -100MHz Modulacja: AM, CW, FM Rok: Wprowadzony pod koniec lat 60-tych Odbiornik R323 wykonany jest z użyciem 28 lamp, oraz tranzystorowej przetwornicy napięcia. Do zasilania odbiornika służył wewnętrzny akumulator, lub zewnętrzny zasilacz takiego samego typu jak w KF-owych odbiornikach R326 Pod koniec lat 70-tych, wprowadzono…

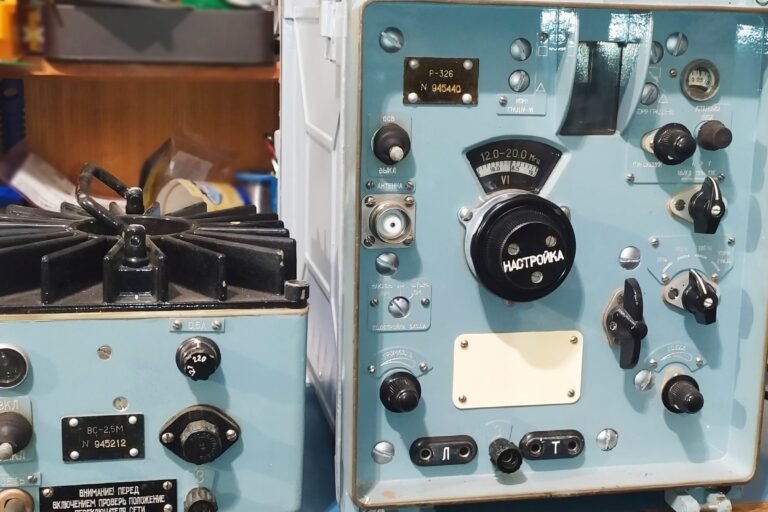

Odbiornik KF R-326 Kraj pochodzenia: ZSRR Zakres częstotliwości: 1 -20MHz Modulacja: AM, CW, SSB Rok: Wprowadzony pod koniec lat 60-tych Odbiornik R326 jest konstrukcją lampowo tranzystorową. Wewnętrzna przetwornica umożliwia zasilanie lamp odbiornika z wbudowanego akumulatora, lub zewnętrznego zasilacza jednonapięciowego. Odbiornik posiada pokrywę panelu przedniego, która zapewnia pełną odporność na wilgoć i wodę. Pod koniec…
Odbiornik komunikacyjny EKD-300 Kraj pochodzenia: Niemcy, DDR Rok: Wprowadzony w pierwszej połowie lat 80-tych Modulacja: AM, CW, SSB Częstotliwość pracy: 14kHz -30MHz Odbiornik EKD-300 wykonany jest w technice elementów półprzewodnikowych, tranzystorów i układów scalonych. Syntezer odbiornika umożliwia wpisywanie wartości częstotliwości z klawiatury, a do dostrajania ręcznego służy pokrętło z enkoderem. Odbiornik mógł pracować z przystawką…

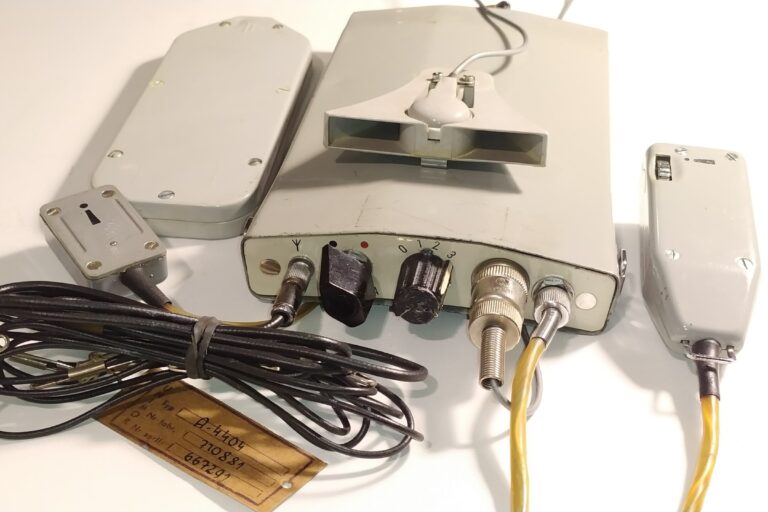

Radiotelefon kamuflowany R-4421 Kraj pochodzenia: Polska, zakłady Unitra Radmor Rok: Wprowadzony w pierwszej połowie lat 70-tych Modulacja: FM Częstotliwość pracy: trzy kanały z zakresu 146-174MHz Radiotelefon kamuflowany R-4421 konstrukcyjnie zbliżony jest do kamuflowanego radiotelefonu R-4432, natomiast elektronika oparta jest na modułowych blokach standardowych radiotelefonów R-4431 (FM-315) W stosunku do wersji nie kamuflowanych, radiotelefon ma mniejszą…
Radiostacja R-33M Kraj pochodzenia: Bułgaria Rok: Przełom lat 80 i 90 Zakres częstotliwości: 30 -79,9875MHz Modulacja: FM Krok strojenia: 12,5kHz Radiostacja R-33M była wykorzystywana przez oddziały specjalne Bułgarii i DDR Komponenty radiostacji stanowią mieszankę elektroniki zachodniej i wschodniej. Syntezer częstotliwości oparty jest o układy CMOS produkcji Motoroli, natomiast spora część układów analogowych to produkcja wschodnia…

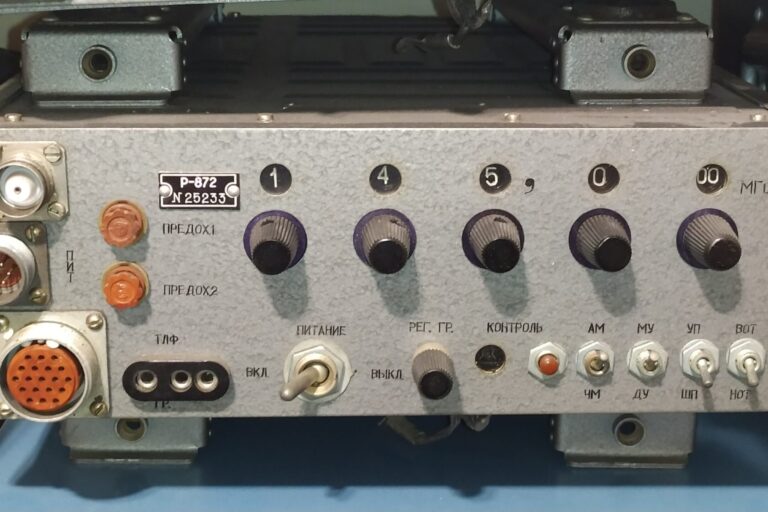

Odbiornik R-872 Kraj pochodzenia: ZSRR Rok: Wprowadzony na początku lat 80-tych Zakres częstotliwości: 100-150MHz oraz 200-400MHz Modulacja: AM, FM Krok strojenia: 25kHz Odbiornik R-872 wchodził w skład węzłów łączności lotniczej. Dostarczany był z anteną dwustożkową, będącą odmianą dipola szerokopasmowego o polaryzacji pionowej. Konstrukcja odbiornika oprata jest o układy scalone i tranzystory. Dzięki syntezie częstotliwości nastawianej…

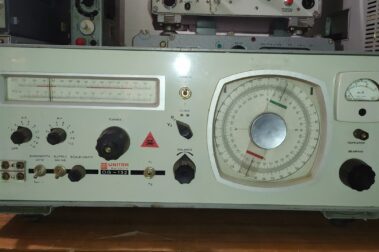

Radionamiernik OG-132 Radmor Kraj pochodzenia: Polska Rok: Wprowadzony w pierwszej połowie lat 70-tych Zakres częstotliwości: 250kHz -550kHz oraz 1,6 -3,1MHz Modulacja: AM Radionamiernik OG-132 był instalowany na statkach w celu nawigacji z użycem radiolatarni. Konstrukcja radionamiernika oprata jest o tranzystory germanowe i krzemowe. Namiaru radiolatarni dokonywano poprzez dostrojenie odbieranej częstotliwości, a następnie znalezienie minimum odbieranego sygnału…
Radiostacja R-354 Kraj pochodzenia: ZSRR Rok: Wprowadzona w połowie lat 60-tych Zakres częstotliwości: 2,5 -15MHz Modulacja: CW Radiostacja specjalna R-354 była przeznaczono do przesyłu informacji z użyciem szybkiej telegrafii. Radiostacja wykonana jest w technice lampowo-tranzystorowej. Depesze były przygotowywane za pomocą urządzenia kodującego zapisującego informację na taśmie filmowej przez jej perforację. Taśma z depeszą umieszczana była…

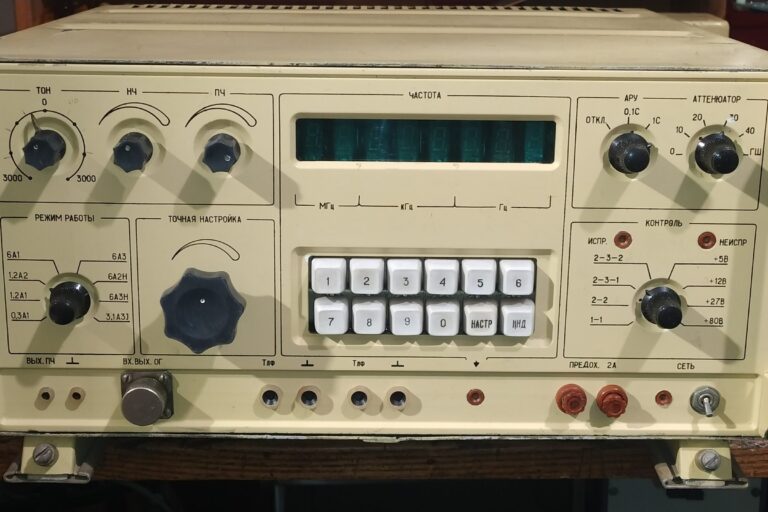

Odbiornik R-697 Kraj pochodzenia: ZSRR Rok: Początek lat 80-tych Zakres częstotliwości: 0,012 -30MHz Modulacja: USB, CW, AM Odbiornik R-697 przeznaczony był do zastosowań w wojskowej komunikacji morskiej zarówno na okrętach jak i w naziemnych ośrodkach łączności. Ustawianie częstotliwości realizowane jest przez syntezę częstotliwości z pętlą fazową. Nastawę częstotliwości wprowadza się z klawiatury. Wprowadzoną częstotliwość…
Radiostacja ANGARA-1 Kraj pochodzenia: ZSRR Rok: Początek lat 80-tych Zakres częstotliwości: 1,6 -7,999MHz Modulacja: USB, CW Moc nadajnika: do 10W Radiostacja ANGARA-1 przeznaczona była do użytku cywilnego między innymi w ekspedycjach geologicznych i polarnych. Konstrukcyjnie radiostacja została zaprojektowana do pracy w trydnych warunkach, stąd jej wykonanie zbliżone jest do sprzętu wojskowego. Ustawianie częstotliwości realizowane…
