Radiostacja PRC-600 ABL Belgia

Kraj pochodzenia: Belgia producenci Phillips MBLE ABL
Zakres częstotliwości: 1,6 -30MHz
Modulacja: AM, CW, USB (LSB)
Rok: koniec lat 80-tych

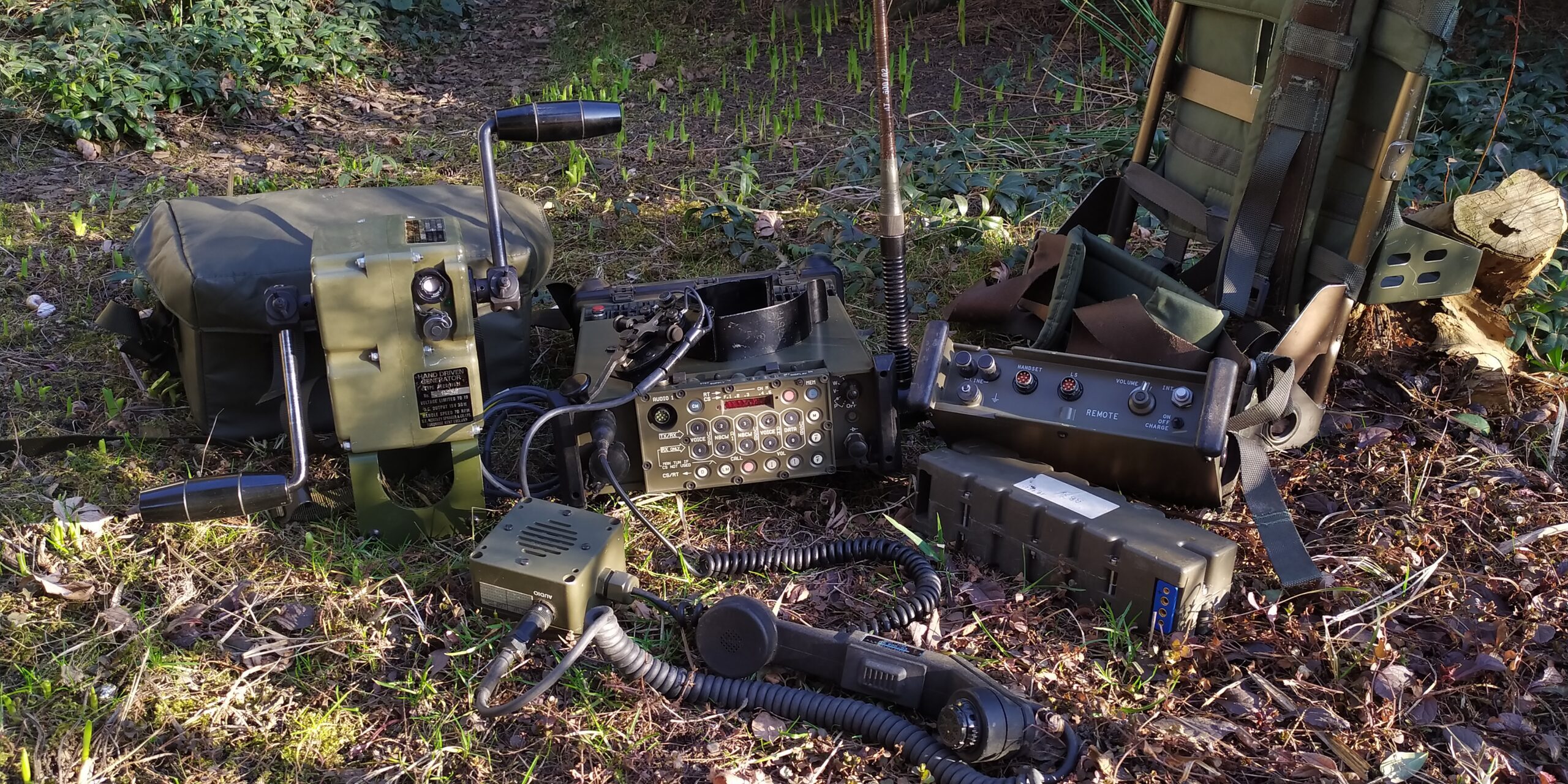

System radiostacji PRC-600 został opracowany na potrzeby armii Belgijskiej dzięki współpracy firm Phillips i MBLE

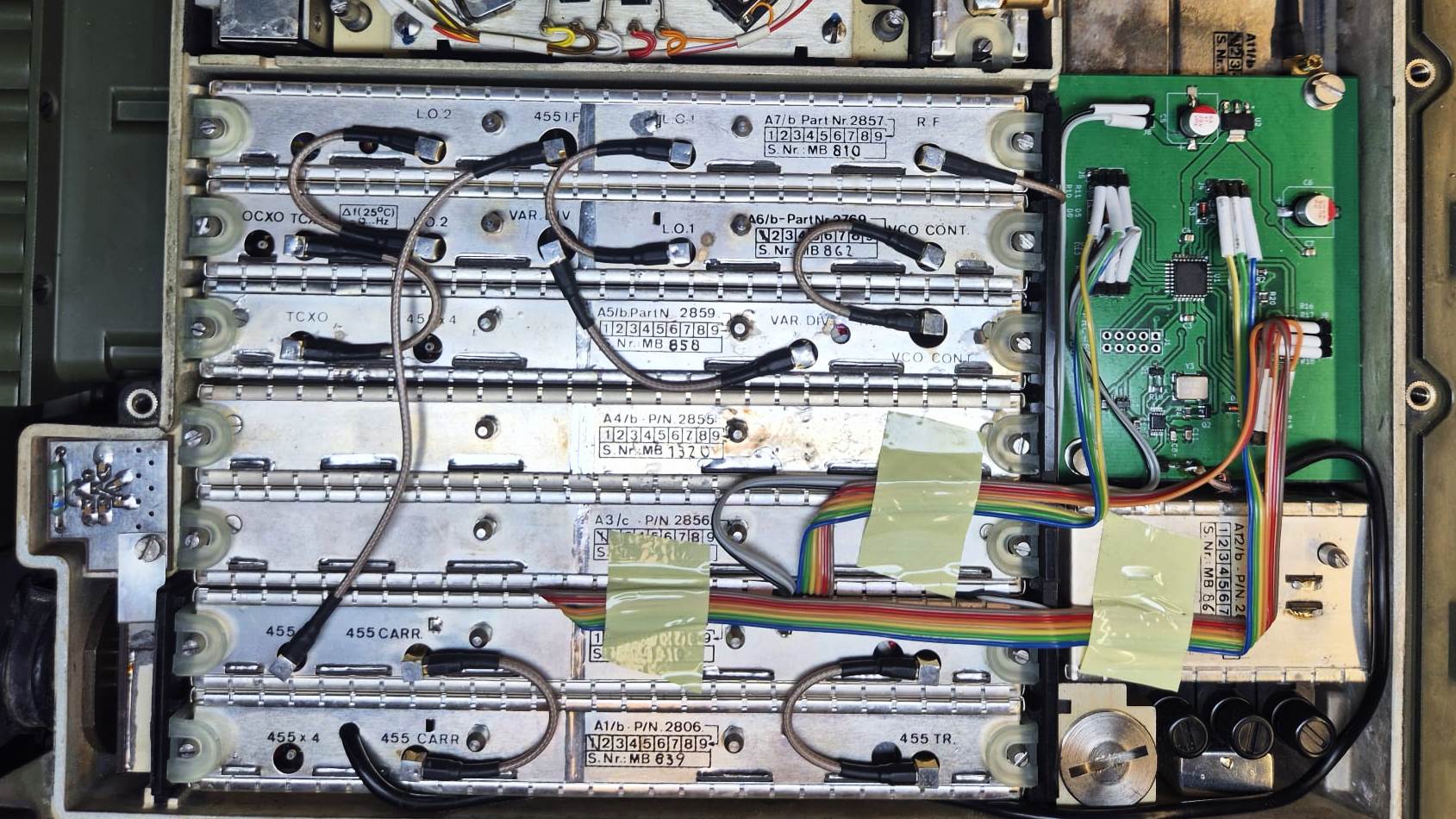

Radiostacja wykonana jest w technice półprzewodnikowej ze sterowaniem mikroprocesorowym i posiadała kilka wariantów różniących się funkcjonalnie. Opisywana tutaj wersja wykonania to RT-606

System łączności oparty był o radiostację oraz szereg wyposażenia dodatkowego kompletowanego w zależności od przeznaczenia.

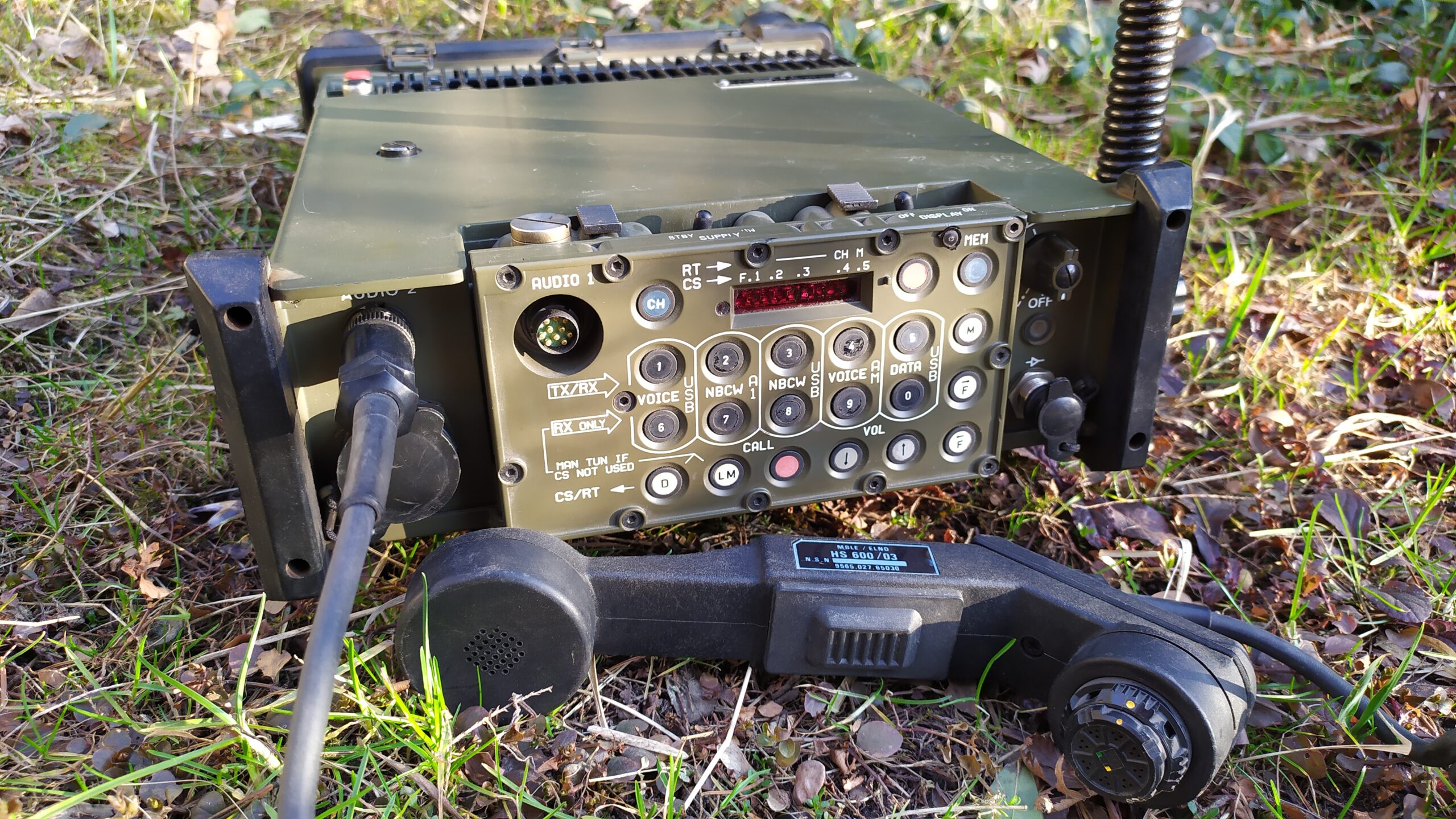

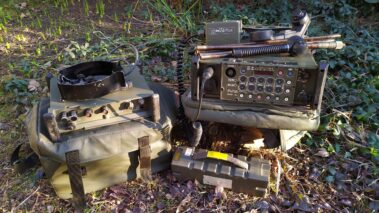

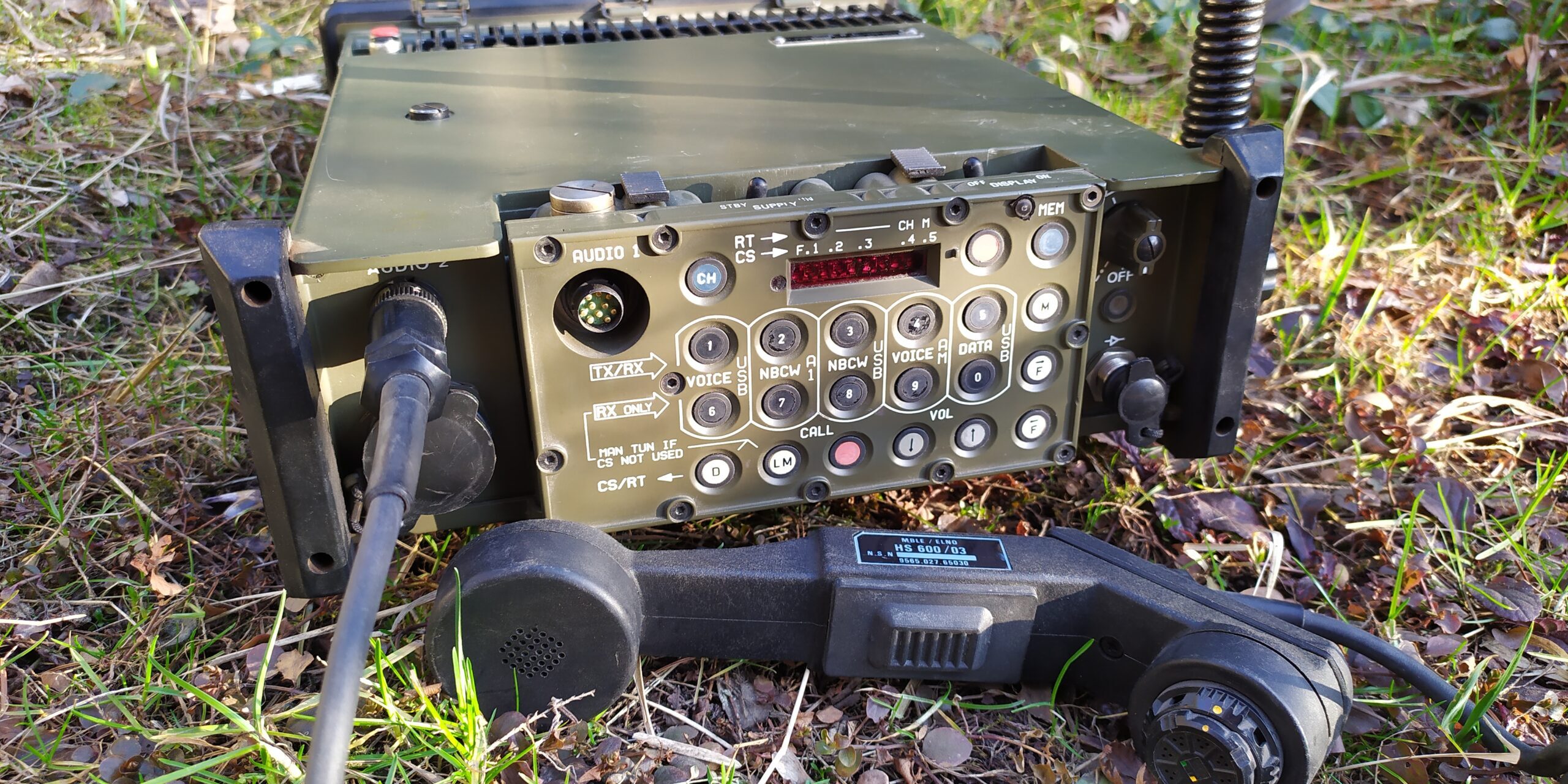

Radiostacja PRC-600

Konfiguracja przenośna:

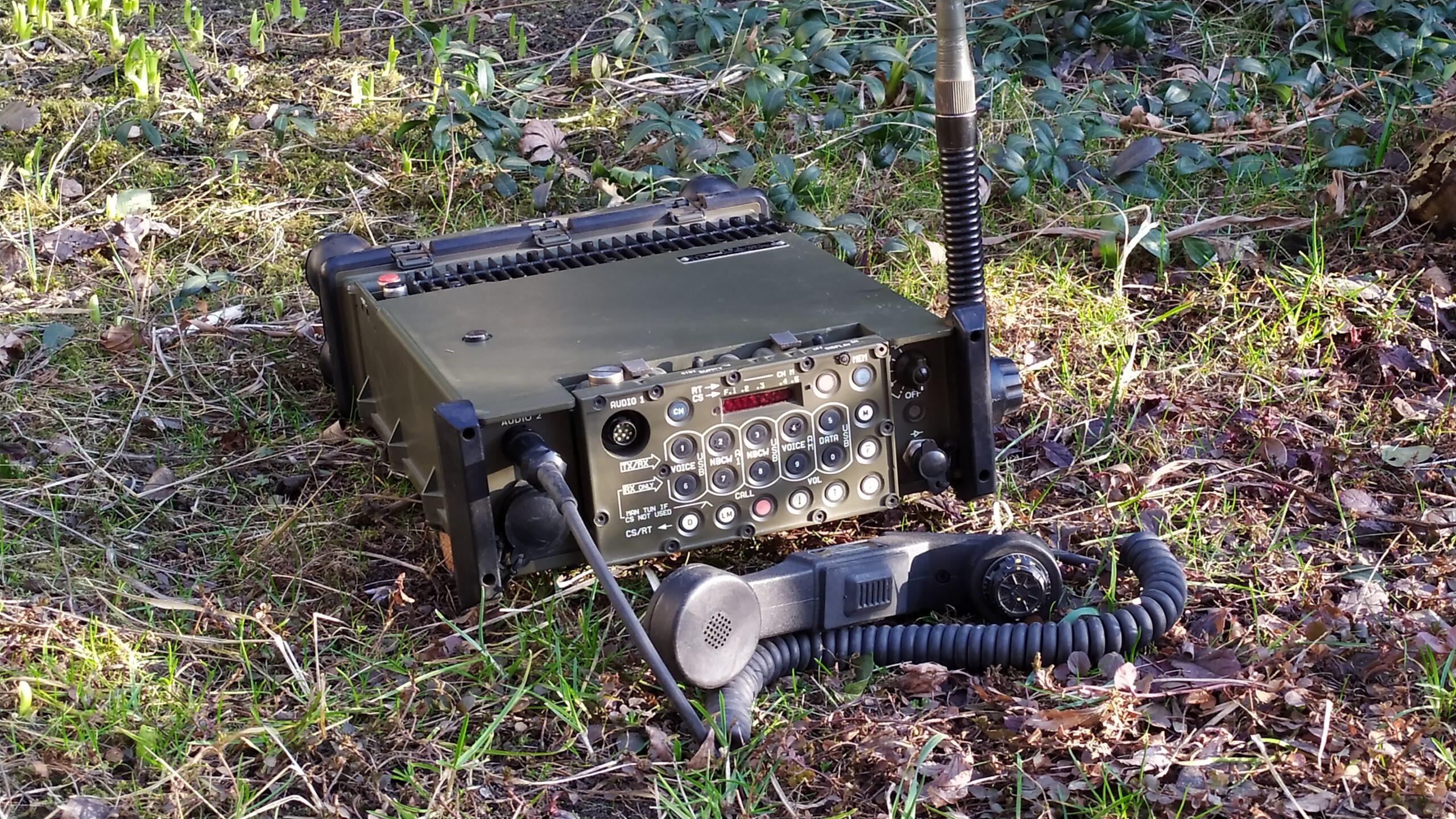

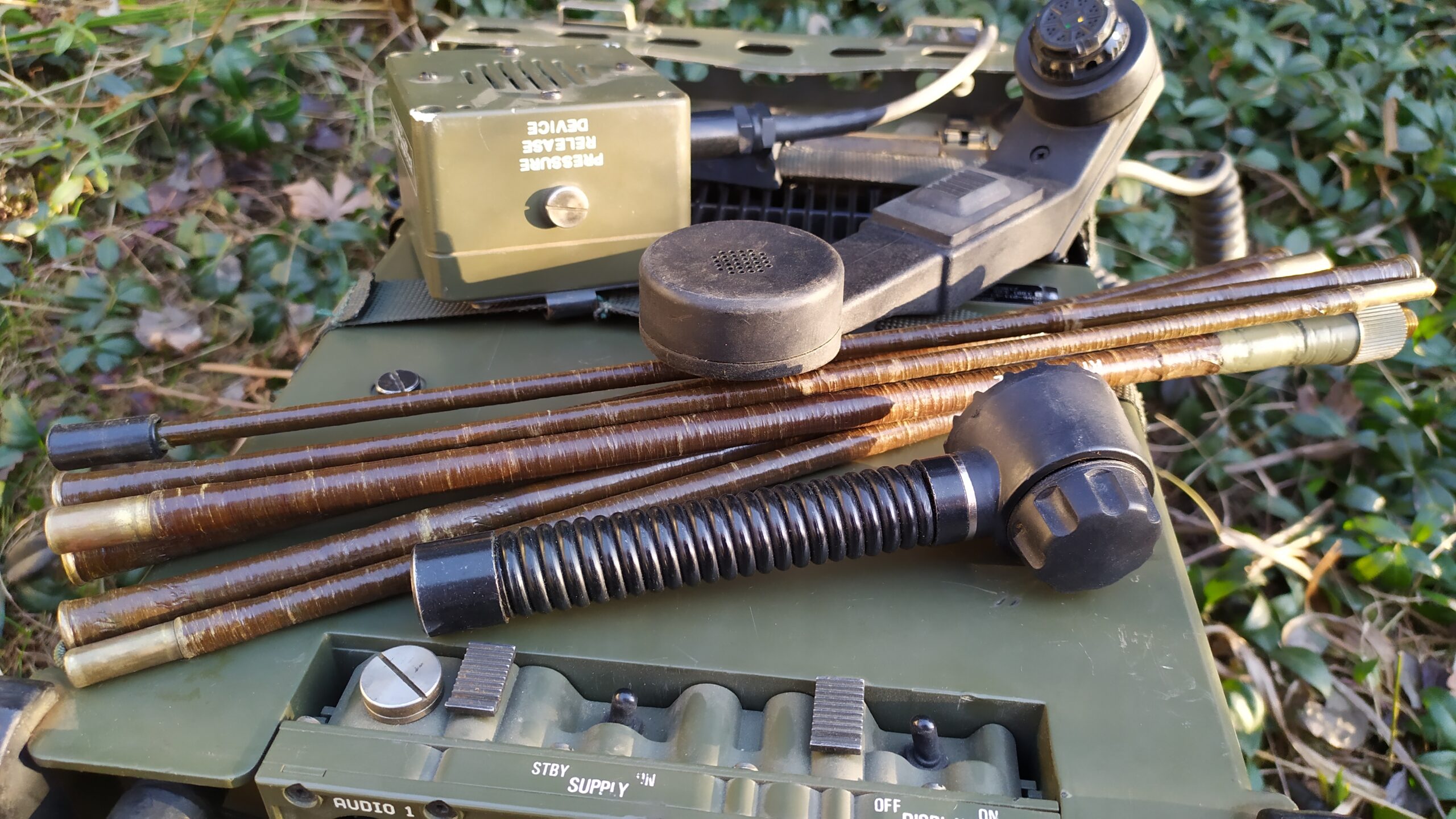

W najbardziej podstawowej wersji przenośnej, radiostacja wymaga do pracy jedynie zestawu słuchawkowego, składanej anteny segmentowej długości 2,5m oraz wbudowanej baterii montowanej pod osłoną z tyłu radiostacji.

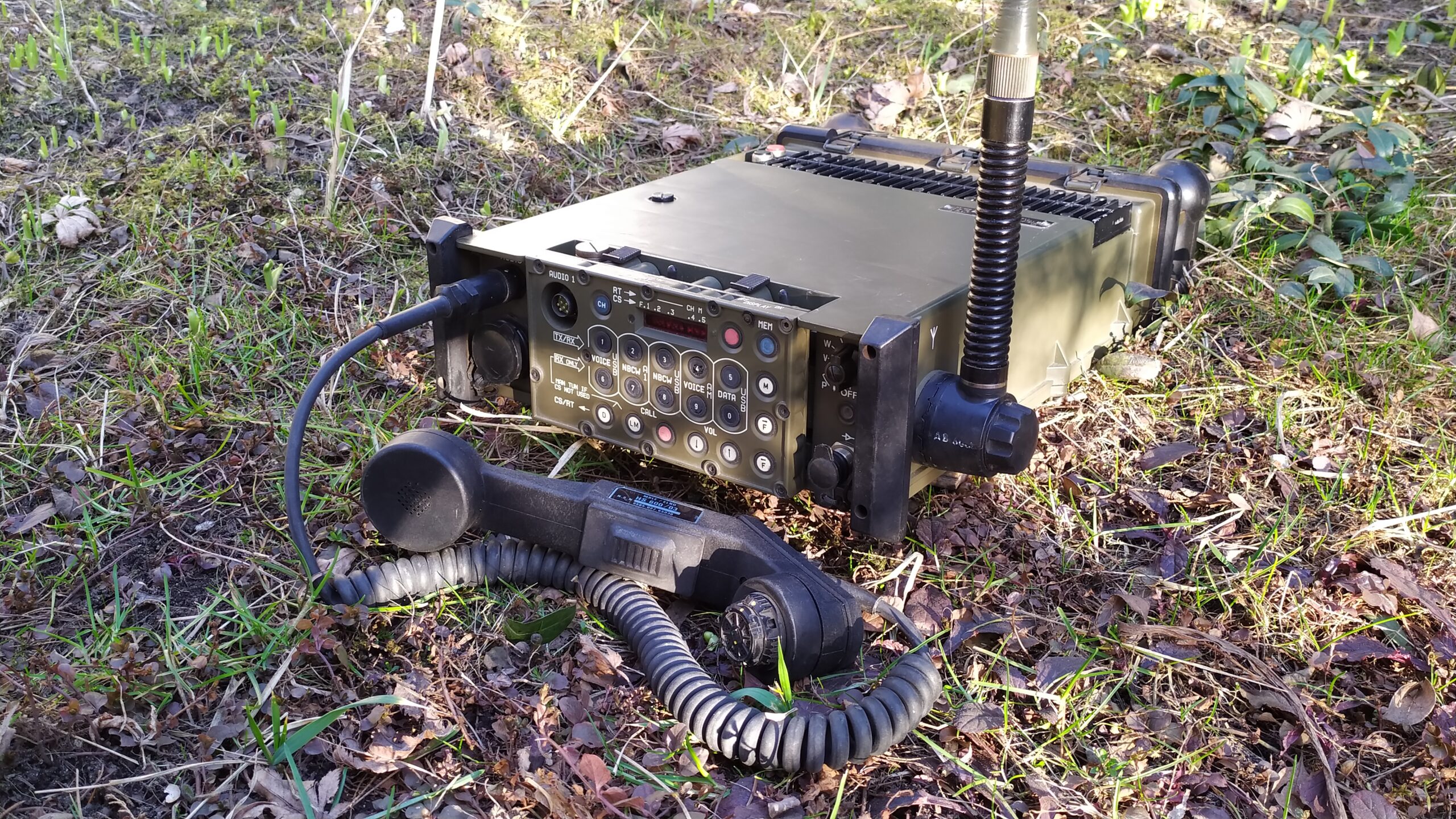

Składana antena radiostacji PRC-600

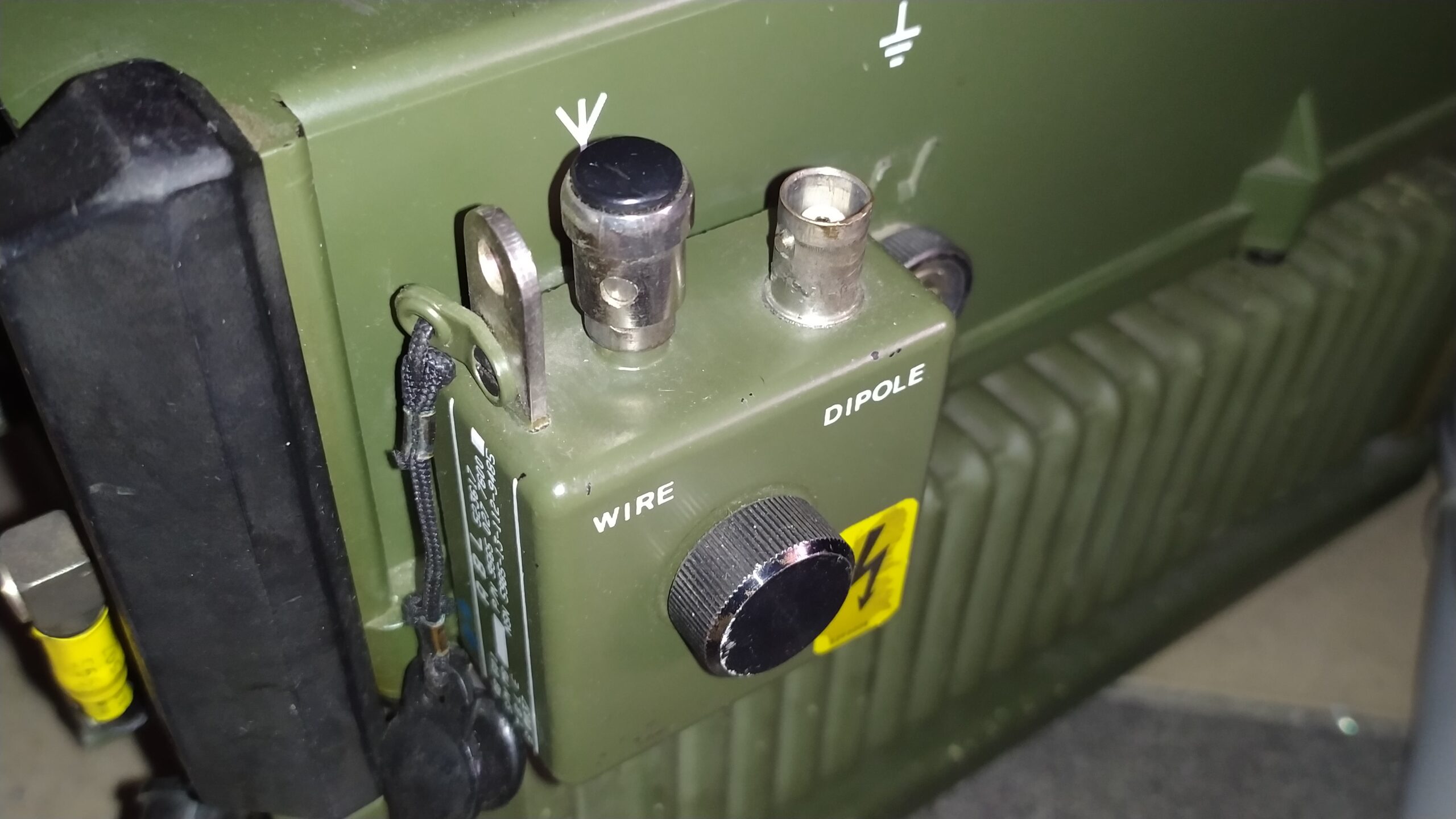

Do podłączenia anteny dipolowej, oraz pozostałych polowych anten drutowych, przeznaczony jest adapter przykręcany w miejsce głowicy anteny prętowej.

Radiostacja PRC-600 adapter antenowy

Dzięki zintegrowanemu zasilaniu akumulatorowemu i wbudowanej automatycznej skrzynce antenowej ATU radiostacja umożliwia pracę z mocą 20W w całym zakresie częstotliwości, bez dodatkowych urządzeń zewnętrznych i przewodów.

Dodatkowym wyposażeniem ułatwiającym pracę podczas marszu, jest plecak ze stelażem.

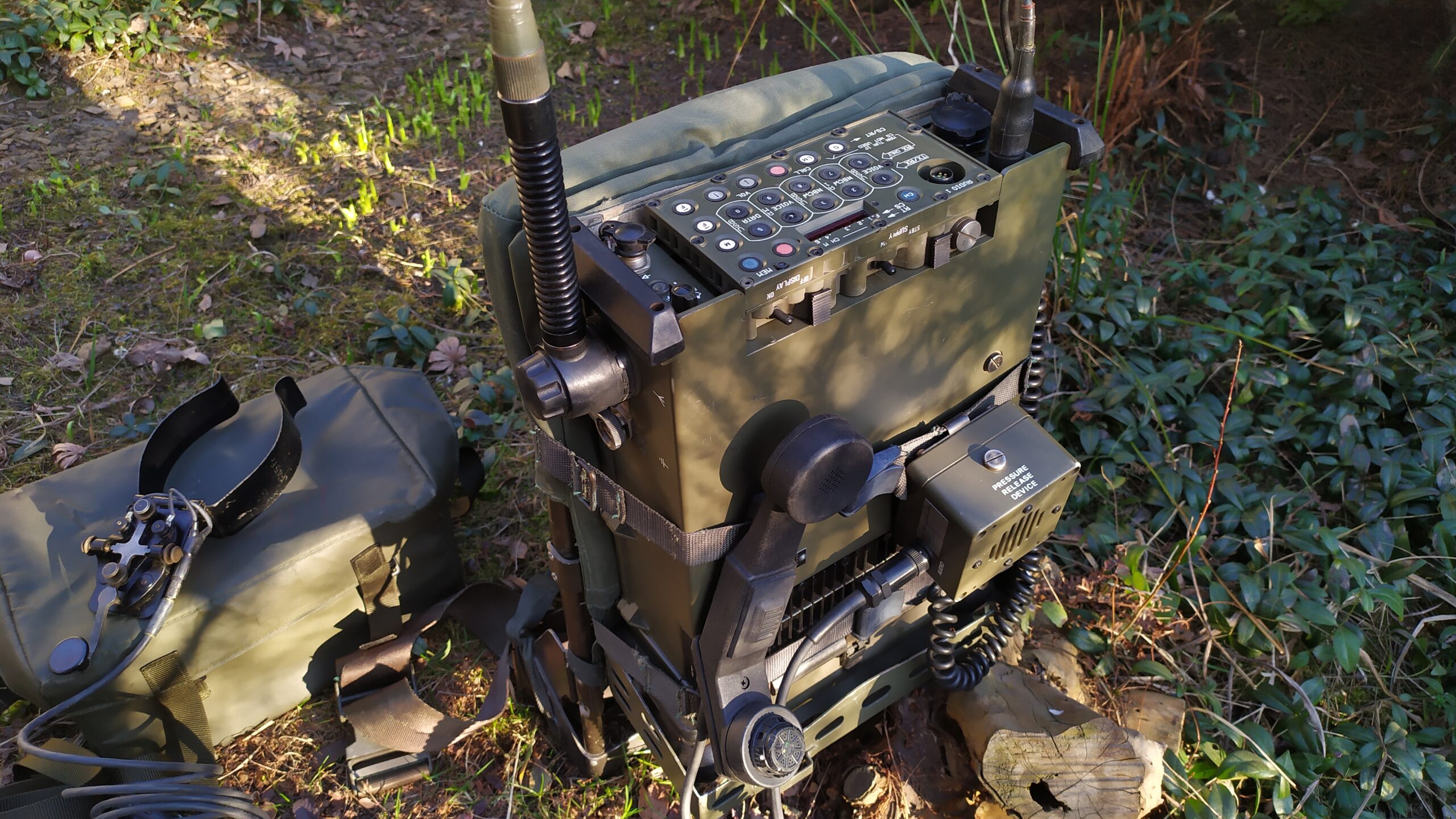

Radiostacja PRC-600 w wersji MANPACK

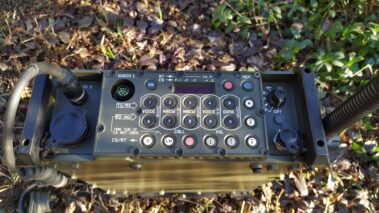

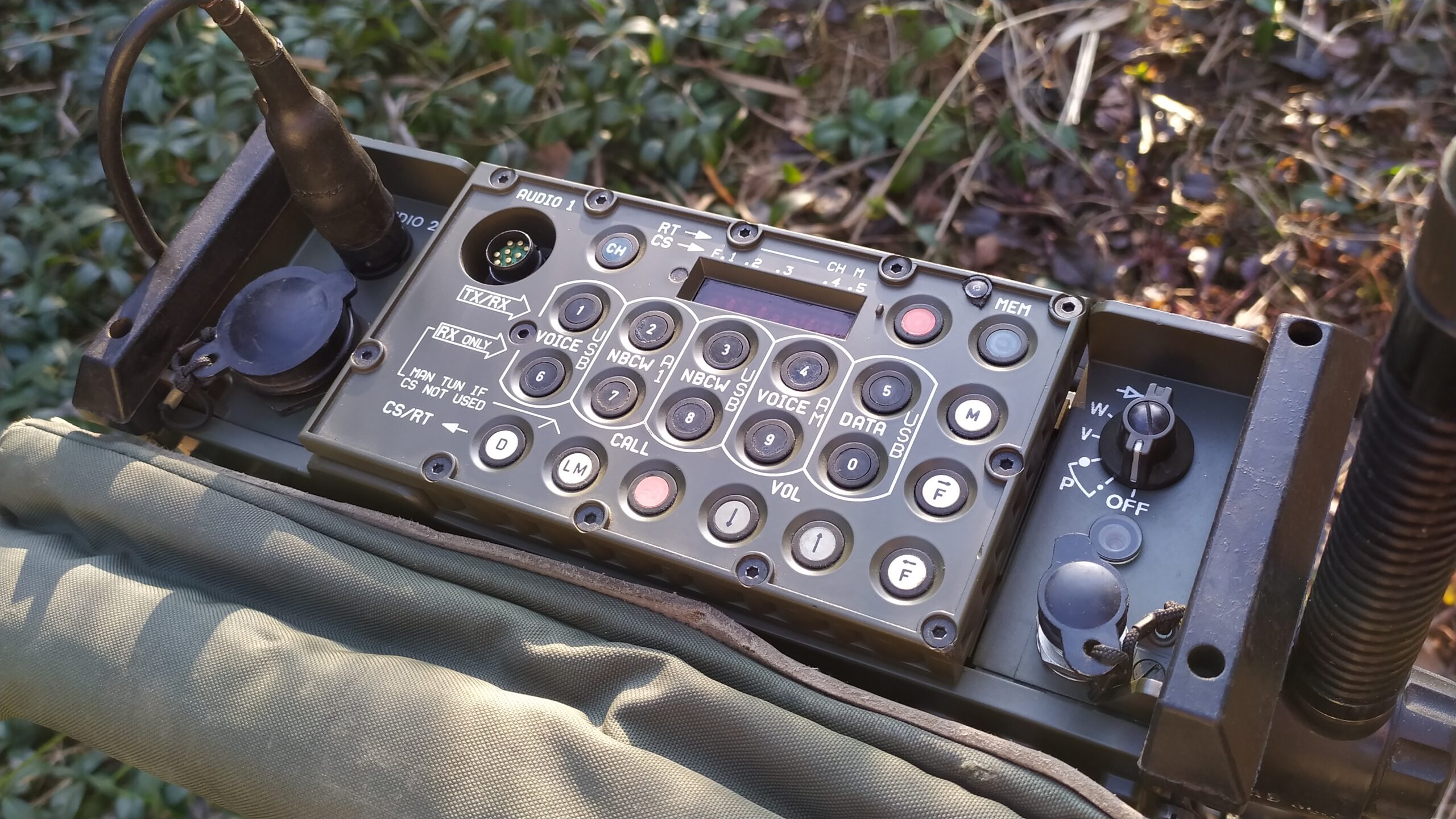

W celu ułatwienia obsługi radiostacji podczas marszu, istnieje możliwość odczepienia panelu sterującego, oraz podłączenie go z radiostacją za pomocą przewodu przedłużającego.

Oprócz standardowej słuchawki, istnieje możliwość dołączenia dodatkowego głośnika podłączanego szeregowo ze słuchawką.

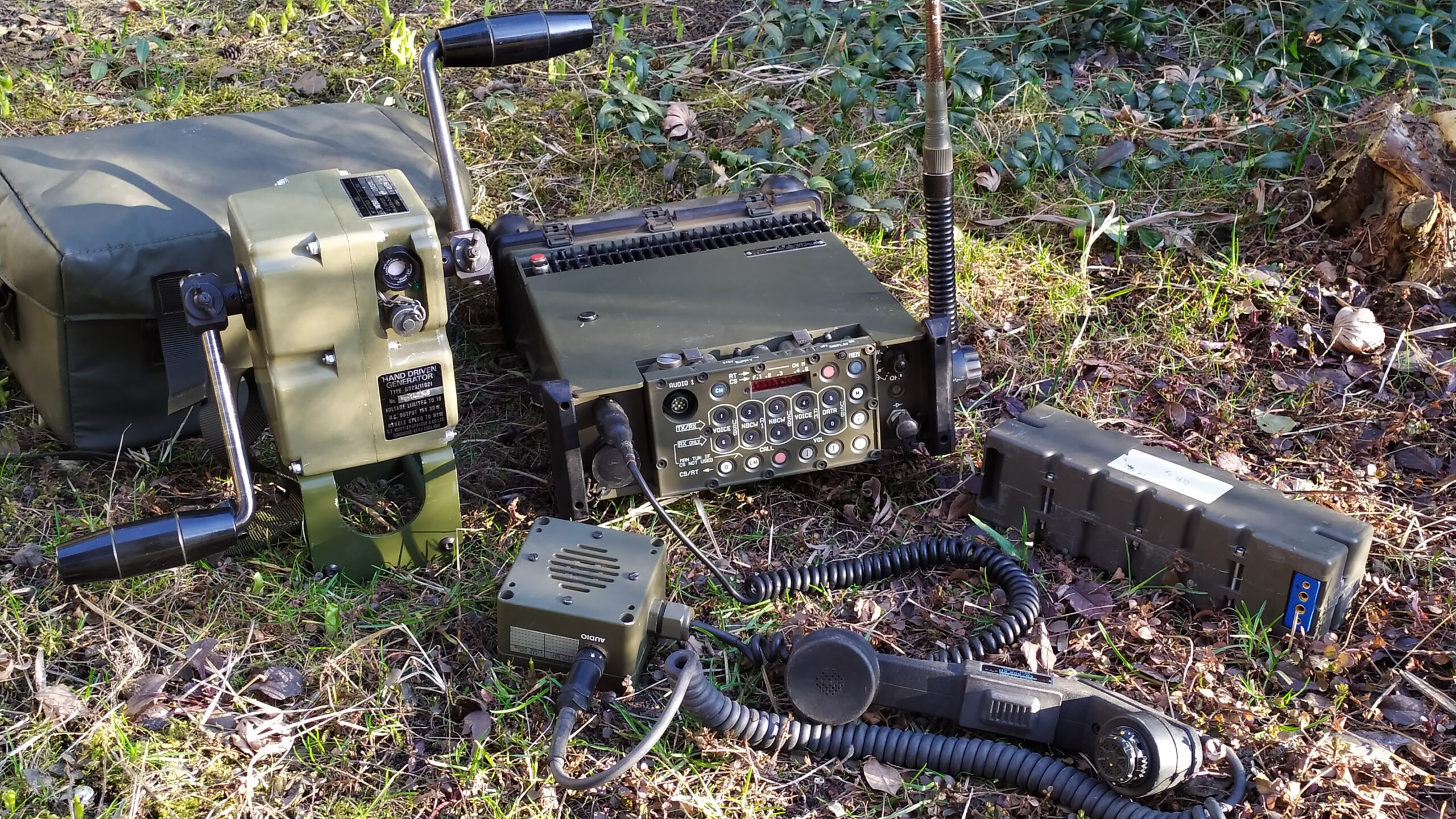

Radiostacja PRC-600 z zewnętrznym głośnikiem

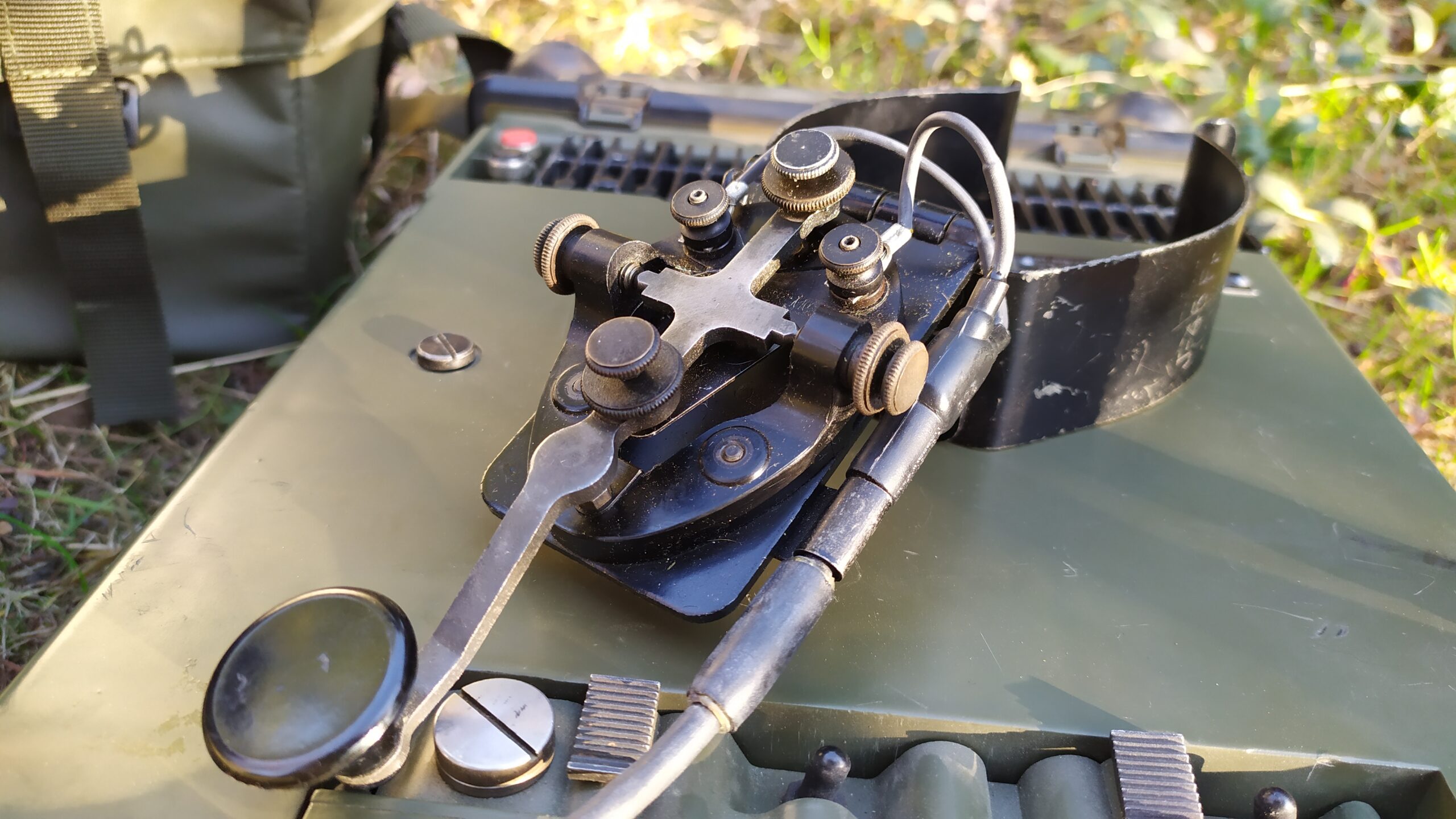

Do pracy telegraficznej przewidziany jest klucz telegraficzny z uchwytem montowanym na nodze radiooperatora w celu ułatwienia pracy w warunkach polowych.

Klucz telegraficzny radiostacji PRC-600

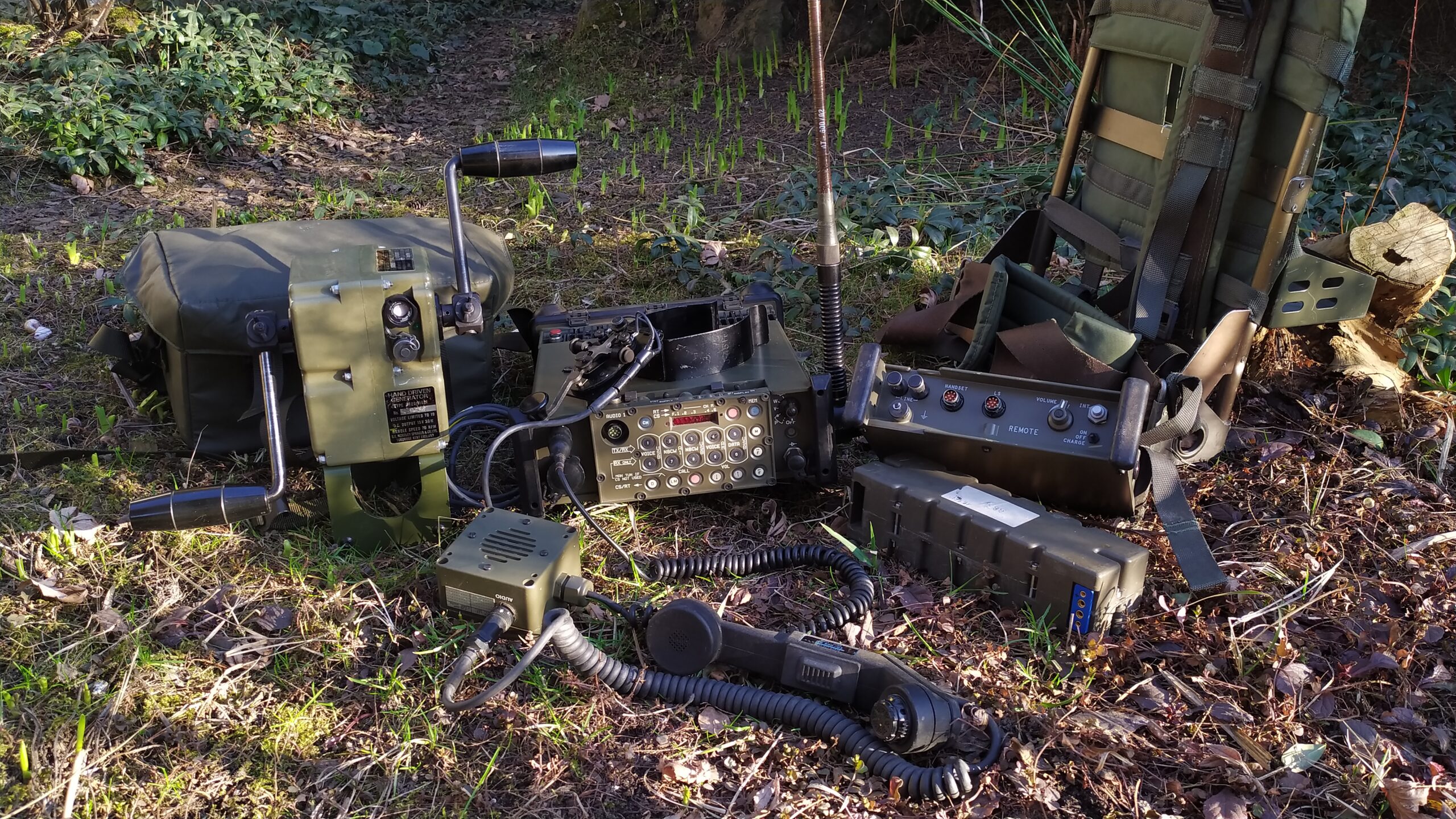

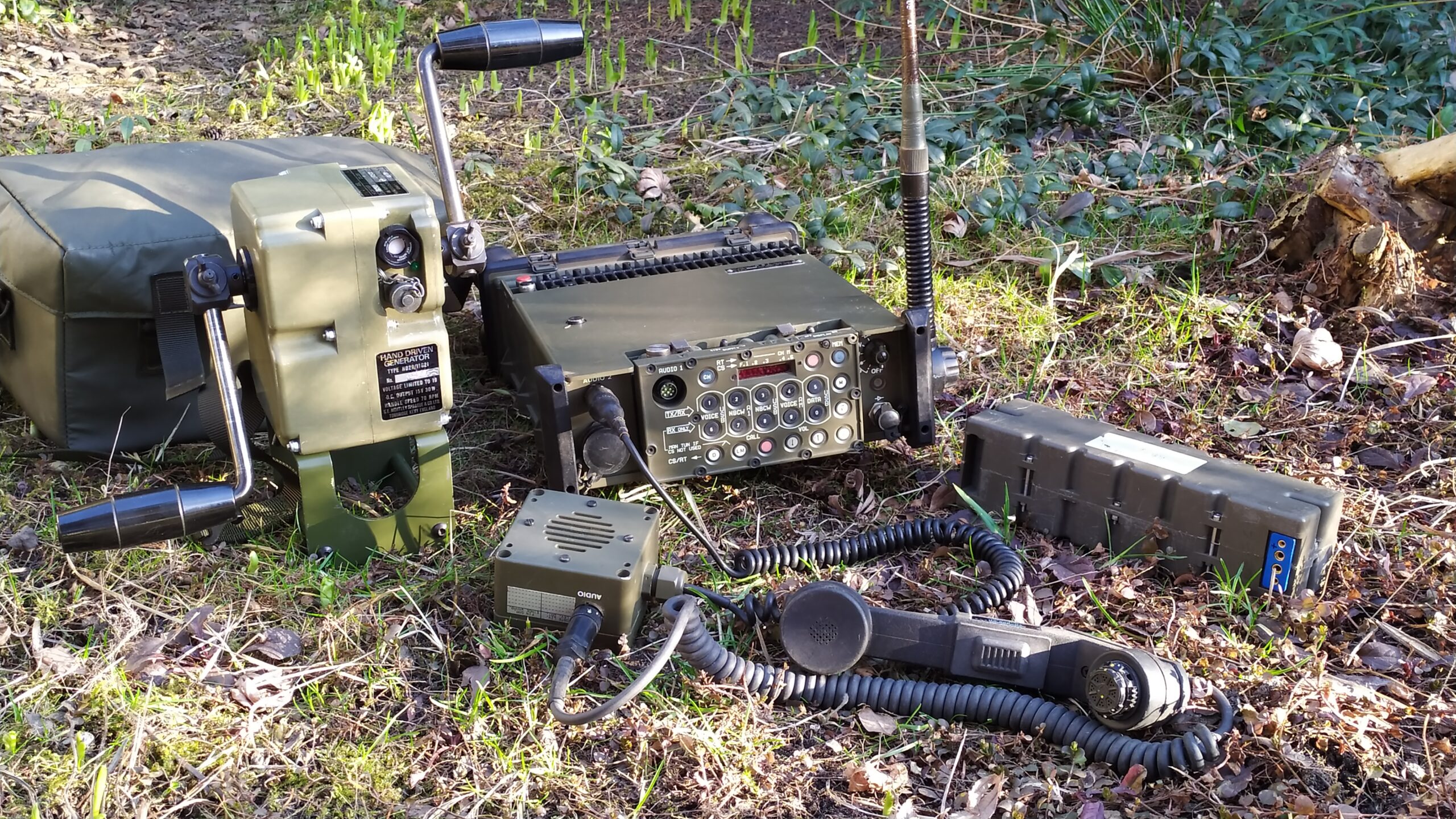

Do doładowywania akumulatorów bez dostępu do źródeł energii, przewidziana była ręczna prądnica.

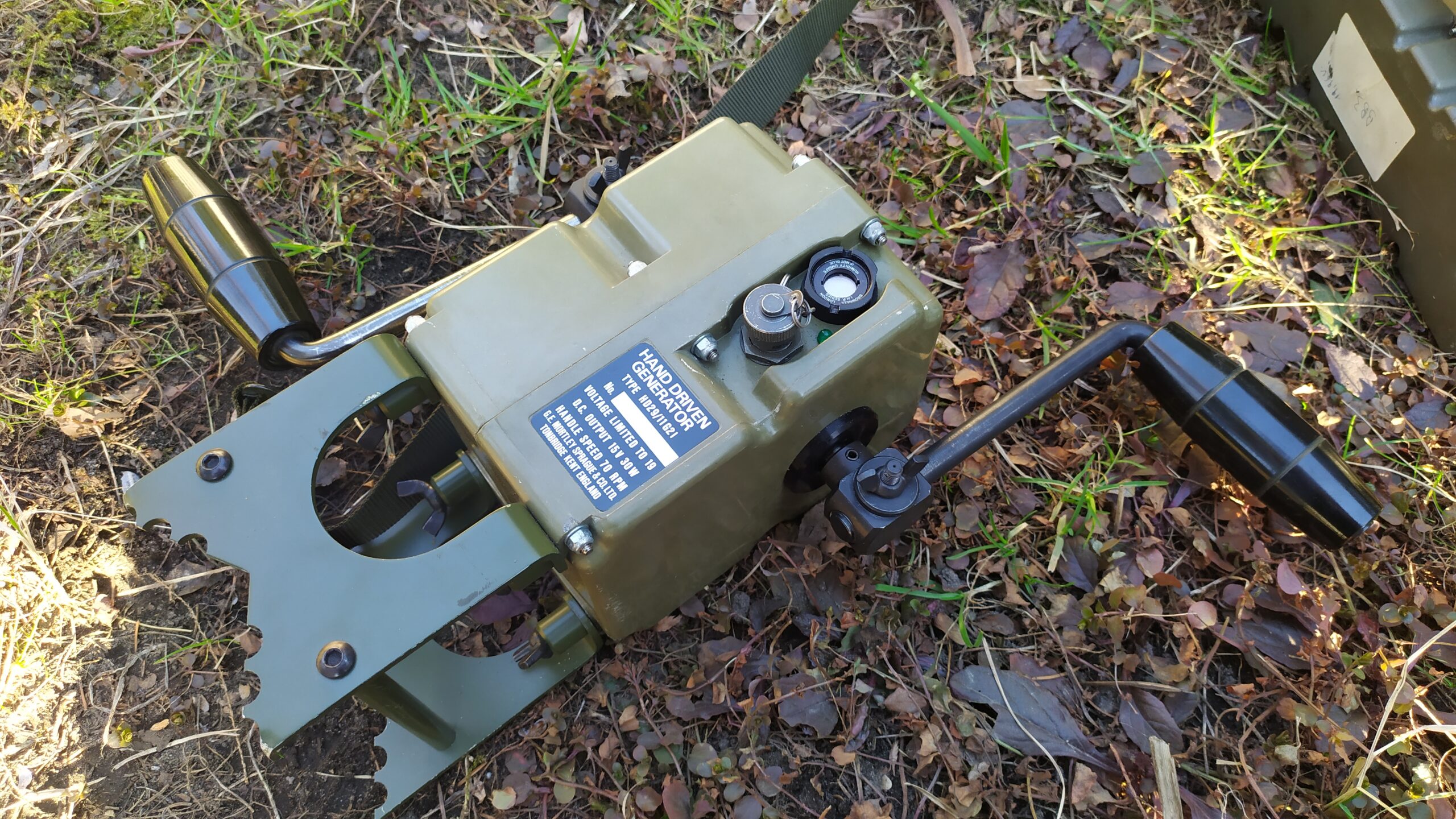

Ręczna prądnica radiostacji

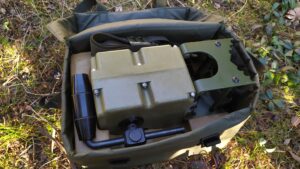

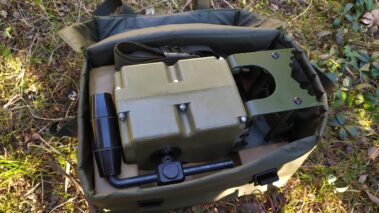

Ręczna prądnica radiostacji w pokrowcu

Konfiguracja przewoźna:

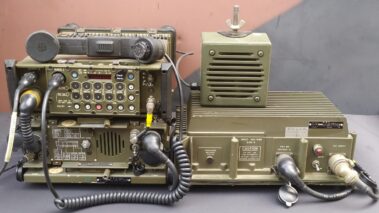

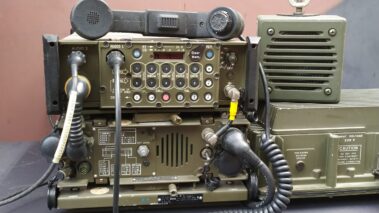

Radiostacja PRC-600 konfiguracja mobilna

Radiostacja w wersji przewoźniej wyposażona jest w moduły dodatkowe.

Głównym elementem jest urządzenie Control Box typu CS-634/01 montowane pod radiostacją.

Urządzenie Control Box łączone jest z radiostacją kablem wielożyłowym którego schemat wraz z opisem złącz udostępniamy na dole strony.

Kablem tym przesyłane są cyfrowe sygnały sterujące oraz sygnały audio.

Ponadto do połączenia części nadawczo-odbiorczej radiostacji z blokiem Control Box służy krótki przewód koncentryczny z wtykami BNC

Control Box łączy w sobie wiele funkcji i pracuje jako:

-stabilizator napięcia zasilania radiostacji podczas zasilania z napięcia 24V

-wzmacniacz akustyczny z wbudowanym głośnikiem

-umożliwia podłączenie linii telefonicznej

-umożliwia podłączenie systemu zdalnego sterowania (opisany dalej Local Box i Remote Box)

-pełni rolę interfejsu sterującego zewnętrznym wzmacniaczem mocy z wbudowaną skrzynką antenową.

Control Box umożliwia również podłączenie zewnętrznego zasilacza sieciowego 230V typu PS-622/01 który podłącza się do złącza na panelu przednim. Zasilacz PS-622/01 umożliwia również podłączenie akumulatorów awaryjnych.

Radiostacja PRC-600 konfiguracja mobilna

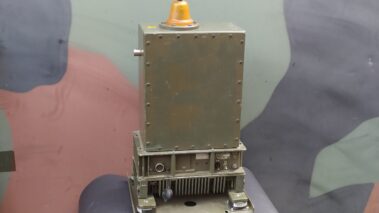

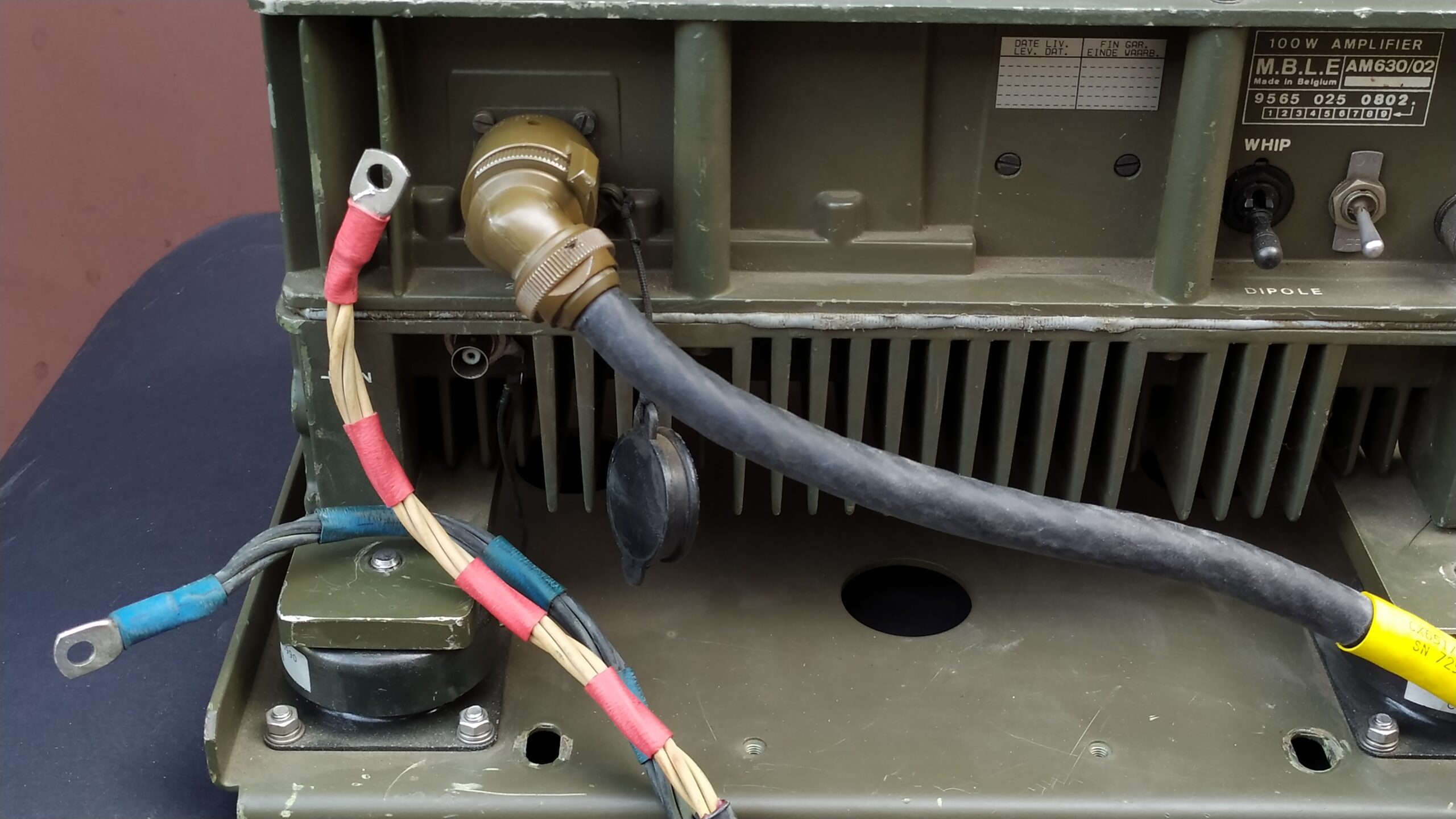

Wzmacniacz 100W AM-630/02 z wbudowaną automatyczną skrzynką antenową RF-630/02

Wzmacniacz radiostacji PRC-600

Zespół składa się z dwóch bloków, wzmacniacza 100W umieszczonego na dole i na stałe połączonej z nim automatycznej skrzynki antenowej, znajdującej się na górze.

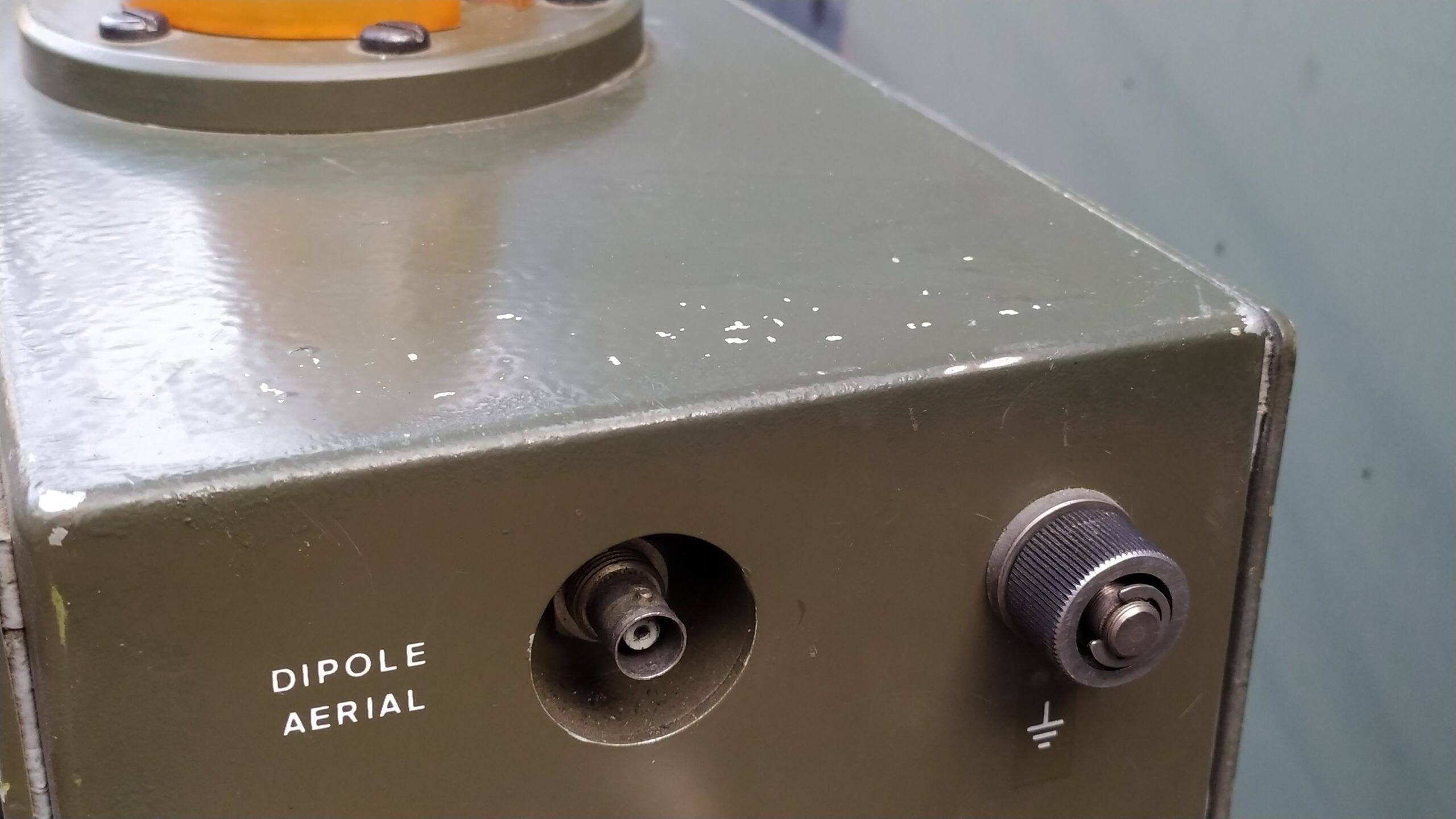

Automatyczna skrzynka antenowa wzmacniacza umożliwia podłączenie anteny prętowej dołączonej do izolatora na górnej części obudowy lub anteny dipolowej, dołączonej do gniazda BNC umieszczonego na boku obudowy.

Całość umieszczana jest bezpośrednio w pobliżu anteny co minimalizuje straty mocy i eliminuje problem z dostrajaniem przez skrzynkę przewodu antenowego.

Wzmacniacz radiostacji PRC-600

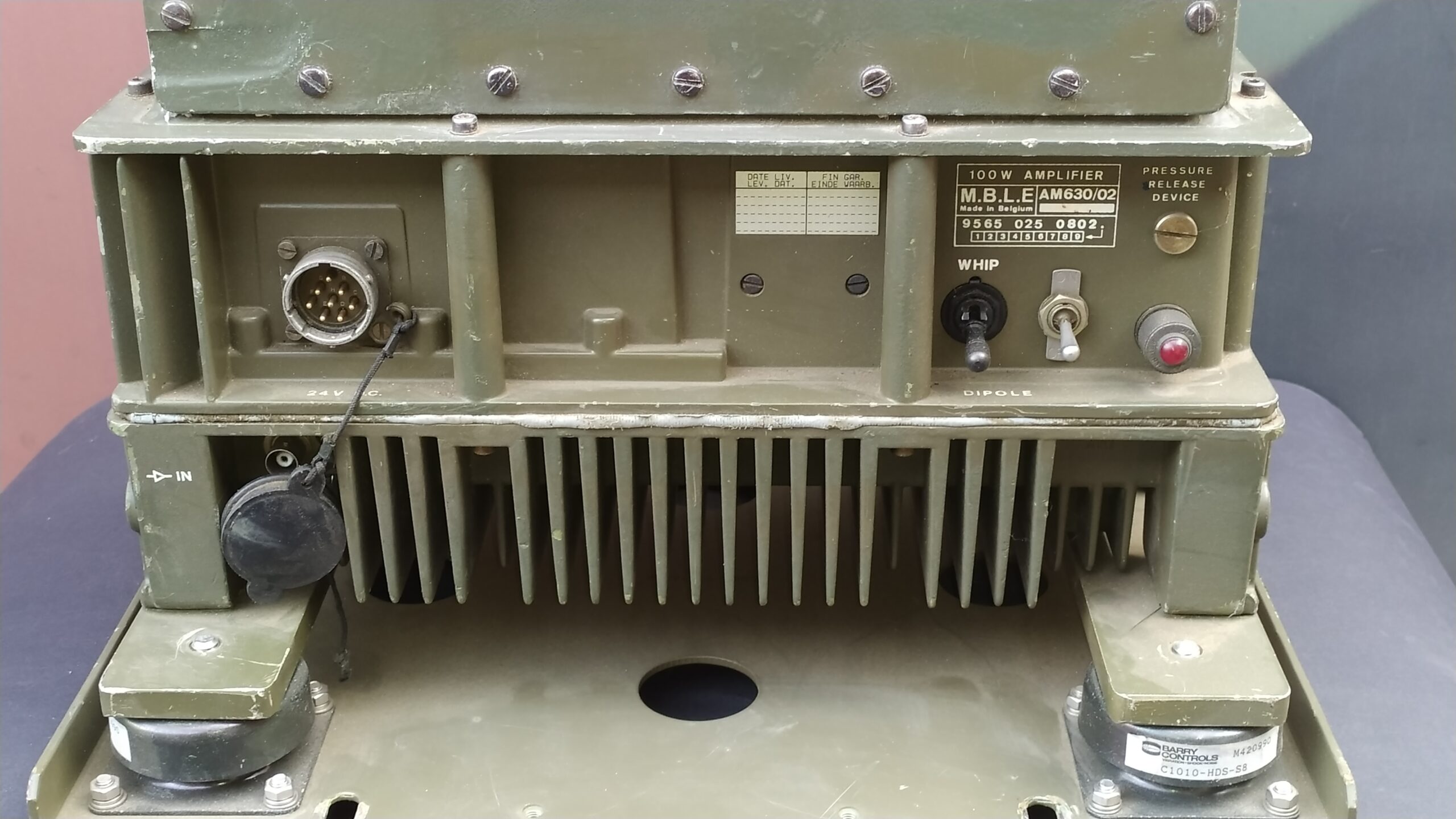

Wyboru anteny dokonuje się przełącznikiem dźwigniowym w części dolnej, na panelu wzmacniacza.

Wzmacniacz radiostacji PRC-600

Sterowanie zespołu wzmacniacza ze skrzynką antenową odbywa się z poziomu menu radiostacji i możliwe jest dzięki blokowi Control Box CS-634/01 montowanemu pod radiostacją, pełniącego rolę interfejsu sterującego.

Połączenie pomiędzy radiostacją z blokiem Control Box, a oddalonym wzmacniaczem ze skrzynką antenową, realizowane jest standardowym, pojedynczym przewodem koncentrycznym 50 ohmów, którym przekazywane są jednocześnie sygnały sterujące jak i sygnał wysokiej częstotliwości z części nadawczo-odbiorczej radiostacji.

Rozwiązanie to upraszcza instalację i eliminuje konieczność stosowania dodatkowych specjalizowanych kabli sterujących.

Zasilanie bloku wzmacniacza i skrzynki antenowej, odbywa się za pomocą dodatkowego źródła zasilania 24V o wydajności 20A podłączonego osobnym przewodem.

Wzmacniacz radiostacji PRC-600

Do radiostacji PRC-600 istniało kilka różnych zestawów słuchawkowych.

Na dole strony zamieszczamy schemat elektryczny „ręcznej” słuchawki wraz z opisem złącza.

Schemat ten może być przydatny do adaptacji innych niż fabryczne zestawów słuchawkowych.

Oprócz standardowej „ręcznej” słuchawki, dostępne były również nagłowne zestawy słuchawkowe.

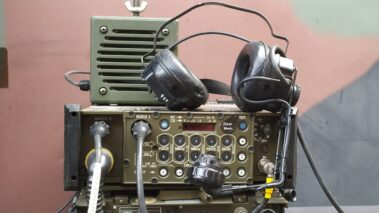

Radiostacja PRC-600 z zestawem słuchawkowym

Zdalne sterowanie:

Istnieje możliwość zdalnego sterowania radiostacją poprzez dwużyłowy kabel polowy.

Do tego celu służą dwa dodatkowe urządzenia: Local Box i Remote Box

Urządzenia te mają taką samą obudowę, jednak posiadają różną konstrukcję elektroniczną.

Urządzenie Local Box łącząne jest kablem CX21 (opis kabla wraz zwtykami udostępniamy na dole strony) z gniazdem na panelu czołowym wspomnianego już wcześniej urządzenia Control Box

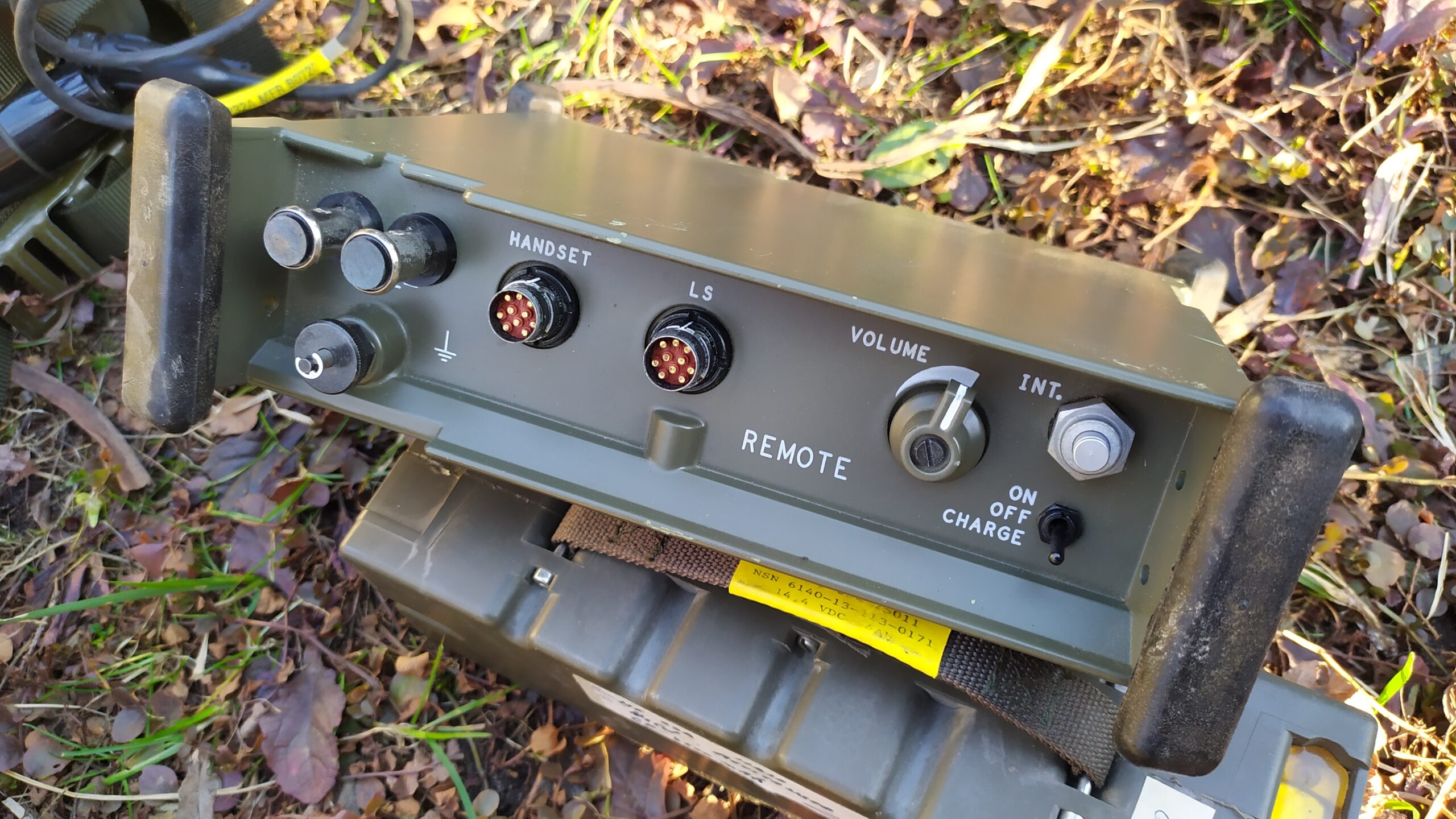

Następnie, dwużyłowym telefonicznym kablem polowym, urządzenie Local Box łączone jest z urządzeniem wynośnym Remote Box do którego podłączamy standardową dla radiostacji słuchawkę, lub zestaw nagłowny.

W powyższej konfiguracji, za pomocą urządzenia Remote Box, możemy prowadzić łączność z oddalonego od radiostacji miejsca.
